Технология

Цель: снижение теплопотребления и балансировка стояков отопления

Система погодного регулирования – очень надежный новейший способ, позволяющий сэкономить тепловую энергию. Работает она с поправкой не только на изменение температуры окружающей среды, но и на температуру, изменяющуюся в помещении. Температура устанавливается в автоматическом режиме по заданному температурному графику дифференцировано по дням недели и даже по часам суток. Установка и грамотная эксплуатация данной системы в комплексе с приборами учета тепловой энергии обеспечит экономию энергоресурсов.

За время эксплуатации система показывает себя надежной и энергоэффективной. Экономия в периоды межсезонья и при перепадах температуры наружного воздуха в зимнее время составляет порядка 15-20 %.

Презентация

Проблемы системы отопления

Высокие теплопотери;

Невозможность регулировать поступление теплоносителя в отдельные обогревательные приборы;

Ограниченное количество обогревательных устройств на одном стояке;

Высокое гидродинамическое сопротивление;

Сложность устранения ошибок в расчетах устройств отопления;

Взаимозависимость работы всех элементов системы.

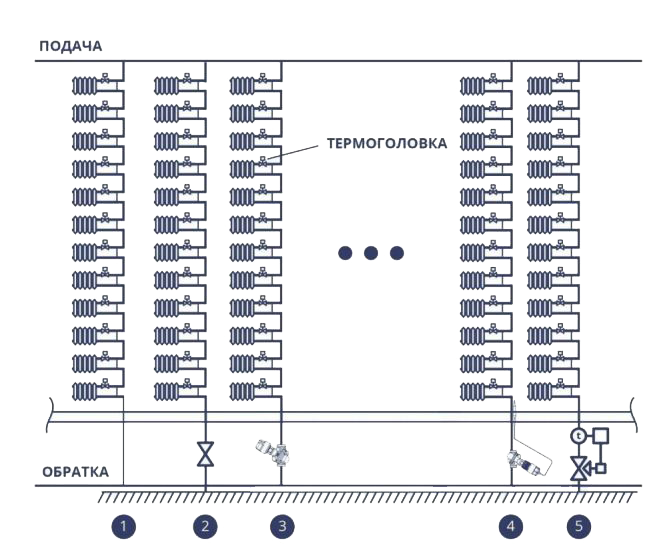

Виды балансировок стояков отопления

1. Стояк без регулировки:
Эффект энергосбережения = 0%

2. Ручной балансир:
Эффект энергосбережения = 0%

3. Автоматический регулирующий клапан:
Эффект энергосбережения = до 10%

4. Клапан с термостатированием:
Эффект энергосбережения = до 15%

5. Балансировачный клапан с контролером "СК-01":
Эффект энергосбережения = 20%

Детально

Предлагаемое решение

заключается в создании многопараметрической погодозавизисомй интеллектуальной системы управления инженерной инфраструктурой зданий и сооружений, в основе функционирования которой лежит интеллектуальная балансировка стояков отопления.

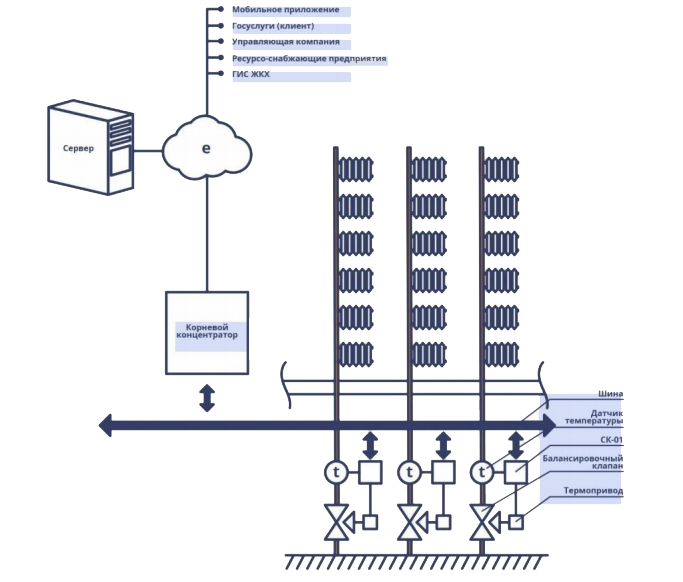

На стояках отопления устанавливаются балансировочные клапана с электроприводом, которые управляются стояковым контроллером, который в свою очередь, опрашивается корневым концентратором. Принцип системы заключается в управлении электронным балансиром для изменения температуры теплоносителя на выходе из стояка отопления в зависимости от наружной температуры. В целом система обеспечивает расход объема теплоносителя в зависимости от фактической нагрузки.

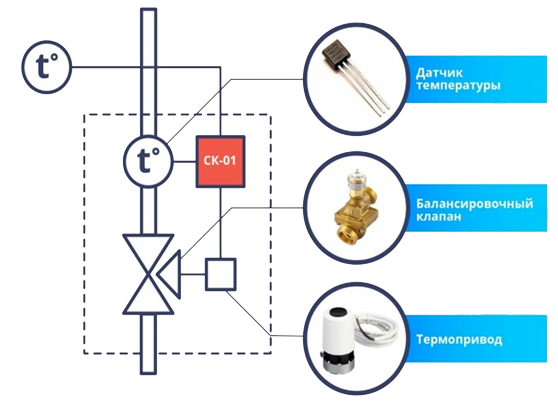

5. Балансировачный клапан с контроллером "СК-01"

- совершенный баланс жидкостного отопления при любых условиях;
- каждый стояк/закрытый контур становится отдельной частью установки;
- сокращение потерь тепла в трубах благодоря низкой обратной температуре;
- снижение перегрева комнат благодаря усовершенствованному регулированию комнатной температуры;
- обеспечение энергосбережения на протяжении отопительного сезона;
- элетронный и центральный мониторинг, возможность обсулживания и изменения настроек каждого отдельного стояка;
- интеграция с ГИС ЖКХ;
- интеграция с ПАК поквартирного и общедомового учета энергоресурсов;

Эффект энергосбережения = 20%

Дополнительные преимущества

возможность модернизации существующих систем отопления без реконструкции;
контроль температуры теплоносителя;
контроль температуры обратного теплоносителя;
контроль температуры окружающей среды;
регулирование расхода теплоносителя по стояку отопления в зависимости от изменения температуры обратного теплоносителя и температуры наружного воздуха (погодозависимая интеллектуальная система);
контроль и регулирование температуры обратного теплоносителя при частичных нагрузках;
комплементарность системы к исполнительным механизмам различного производства;
возможность использования как отдельного решения, так и дополнения к ПАК для мониторинга, диспетчеризации и управления инженерными системами зданий;
возможность модернизации системы и увеличения функционала;
масштабируемость.

Опросная форма для расчёта системы погодного регулирования

От правильного расчета и подбора системы погодного регулирования, зависит качество работы и срок службы. Необходимы данные:

1. Нагрузка по теплу по месяцам за 2020-2021 годы;
2. Тариф за 1 Гкал с НДС;
3. Наличие узла учета тепловой энергии?
4. Температурный график;
5. Стоит автоматика, дополнительное оборудование на регулирование в доме?
6. Закрытая или открытая система теплоснабжения?
7. Насколько удален от ЦТП?
8. Наличие элеватора в доме?
9. Количество этажей и подъездов в доме;
10. Количество стояков, их диаметры и материал;
11. Однотрубная или двухтрубная система разводки?
12. Фотографии радиаторов и системы разводки.

задать вопрос в WhatsApp

Подобрать систему погодного регулирования

Укажите параметры помещения и отправьте заявку

Принимаю условия политики конфиденциальности

* поле обязательное для заполнения

Пример реализованного объекта

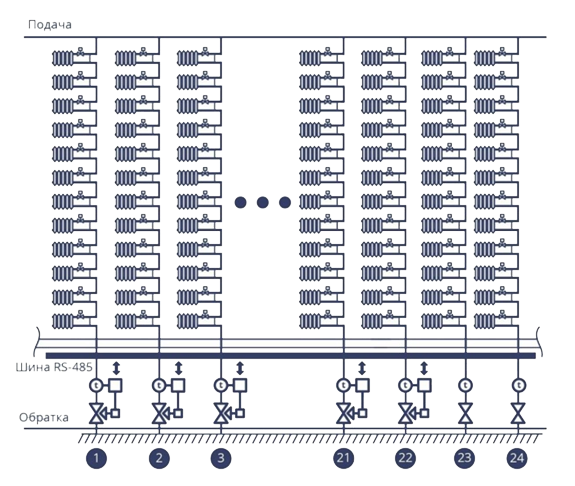

Схема стояков отопления

На объекте 24 стояка отопления, в т.ч. 22 стояка отапливают квартиры, 2 стояка - лестничные клетки.

Системой погодного регулирования было оборудовано 22 стояка отопления. На 2 стояках были установлены балансировачные клапаны для сравнения работы системы.

За время эксплуатации система показывает себя надежной и энергоэффективной. Экономия в периоды межсезонья и при перепадах температуры наружного воздуха в зимнее время составляет порядка 15-20 %

Реализованные объекты:

За время эксплуатации, система показала себя надёжной, энергоэффективной и удобной в эксплуатации. Экономия за оплату поданного тепла составляла до 35% в периоды межсезонья и при перепадах темепературы наружного воздуха в зимнее время.
Письмо ТСЖ "Зенкова 6"

Детальное описание

Внедрено в зданиях учебного корпуса №1, №2, №3, №5 и общежития №1, №2, №3, №4, №5, №6, №7.
